ЭНЕРГОСБЕРЕЖЕНИЕ – УЧЁТ И РЕГУЛИРОВАНИЕ
В соответствии с Федеральным законом Российской Федерации от 23 ноября 2009г. N261-ФЗ «Об энергосбережении», п.8, ст.12: «В отопительный сезон лицо, ответственное за содержание многоквартирного дома, обязано проводить действия, направленные на регулирование расхода тепловой энергии…».
Рассмотрим в данной статье некоторые способы регулирования и возможности, предоставляемые приборами производства ЗАО «НПФ «Теплоком», а также результаты применения на конкретных объектах теплопотребления.
Самым простым способом является ручное регулирование, однако пресловутый «человеческий фактор» может приводить к обратному результату, то есть, вместо экономии зачастую можно получить увеличение теплопотребления, нагрузок на перекачку теплоносителя и тому подобное. Достаточно подробно эти ситуации рассмотрены в статье А.Г. Лупея, зам. главного метролога АО «Ленэнерго», Санкт-Петербург, «Ручное регулирование теплопотребления: поставленные цели и достигнутые результаты», с которой можно ознакомиться на странице сайта.
В современных условиях и экономически, и технически целесообразнее применение автоматических регуляторов теплопотребления на базе микропроцессорной техники. Одним из таких приборов является давно и успешно применяемый тепловычислитель ВКТ-5, включающий блок регулирования теплопотребления, кстати, первый из отечественных регуляторов. Многолетний опыт применения регуляторов на базе тепловычислителя ВКТ-5 позволил провести анализ эффективности энергосбережения.
Так, например, для 100-квартирного дома, расположенного в г.Санкт-Петербурге, экономия средств на оплату потреблённой тепловой энергии за счёт оплаты реального потребления и погодного регулирования составила в среднем 87 тыс. руб. в месяц по сравнению с оплатой по нормативам. С продвижением в более холодные регионы нашей страны эта цифра соответственно увеличивается. Если, например, в г.Москве экономия составляет 184 тыс. руб. в месяц, то на востоке Сибири достигает 295 тыс. руб. в месяц. И это только для одного дома! Если учесть, что в России более 1 млн. жилых домов, экономия за счёт применения приборного контроля и систем регулирования теплопотребления получится более чем внушительная.
На основе тепловычислителя ВКТ-5 можно построить до двух таких систем автоматического регулирования параметров теплопотребления. В качестве исполнительного устройства могут использоваться регулирующий клапан или регулируемый гидроэлеватор (рис.1).

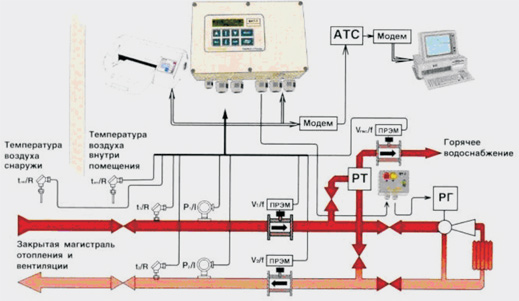

Рис. 1 Пример совмещённой системы учёта и регулирования теплопотребления
на базе ВКТ5
Каждый регулятор формирует управляющее воздействие на двух выходах управления. Управляющие сигналы имеют напряжение TTL-уровня и подаются на исполнительное устройство через блок сопряжения.
Регуляторы работают независимо, решая одну из следующих задач:
• регулирование температуры воздуха в помещении;
• регулирование давления или перепада давления;
• регулирование расхода;
• регулирование температуры ГВС.
Более широкие возможности регулирования предоставляют промышленные контроллеры «СПЕКОН СК» производства ЗАО «НПФ «Теплоком», которые помимо управления клапанами систем отопления и горячего водо-снабжения позволяют управлять насосными группами для поддержания необходимого давления в трубопроводах. Эта функция необходима в случаях, когда давление теплоносителя в системе центрального тепло-, водо-снабжения недостаточно для подъёма теплоносителя на верхние этажи многоэтажных зданий, а также в случае использования индивидуальных тепловых пунктов зданий с автономными контурами и подпиточными трубопроводами (рис.2).

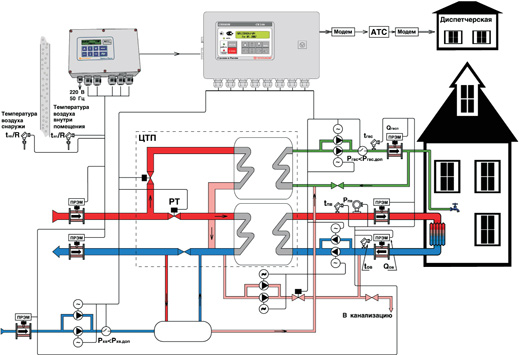

Рис. 2 Узел регулирования на базе контроллера «СПЕКОН СК»
Контроллеры «СПЕКОН» выпускаются более чем в 20 модификациях и позволяют решать задачи любой сложности по управлению тепловыми потоками не только жилых зданий, но и ЦТП, котельных, ТЭЦ, административных и промышленных объектов различного назначения. Попутно может быть решена задача снижения теплопотребления зданий в ночные часы и выходные дни при отсутствии персонала.
Потребителей часто интересует вопрос окупаемости оборудования. Экономический анализ, проведённый для узлов регулирования на основе тепловычислителей ВКТ5 и контроллеров «СПЕКОН», показал, что средний срок окупаемости составляет от года до двух лет. Таким образом, уже начиная со второго отопительного сезона, большинство узлов регулирования не только окупятся, но и начнут приносить экономию средств на оплату потреблённых энергоресурсов. И это притом, что их применение снимает проблему «перетопов» поддержания температурного графика и необходимого давления подачи теплоносителя.
Дополнительно хотелось бы отметить, что с применением регуляторов решается задача не только снижения оплаты, но и экономии энергоресурсов, что особенно важно при истощении запасов их естественных источников – угля, газа и нефти.
Вячеслав Николаевич Ромадов,
технический директор, к.т.н.
ООО «Теплоком-Сервис М»
117587, г. Москва,
Варшавское шоссе,
д. 125Д, к. 1, оф. 257
тел./факс: +7 (495) 785 8533
+7 (495) 645 7920
