ГТЛАБ: СИСТЕМА ВИБРОКОНТРОЛЯ

Вибрация является одним из основных параметров динамических машин, который необходимо контролировать, чтобы предупредить аварию или определить текущее техническое состояние оборудования для заблаговременного планирования его ремонта.

Компания ООО «ГТЛАБ» является разработчиком и производителем датчиков, приборов и комплексных систем для измерения вибрации, давления, силы, акустической эмиссии, а также программного обеспечения для обработки и анализа сигналов.

Российское производство продукции подтверждено сертификатом происхождения товара СТ 1 и насчитывает более 2 000 наименований, основная часть которых внесена в Государственный реестр СИ с межповерочным интервалом от 1 года до 3-х лет. Продукция для промышленного применения имеет сертификаты соответствия для работы во взрывоопасных средах.

В каталоге компании представлены датчики и устройства собственной разработки массой от 0.15 грамма, в том числе не уступающие по метрологическим и массогабаритным характеристикам функциональные аналоги таких производителей, как: PCB, Brüel & Kjær, Endevco, Bently Nevada, Meggitt, Kistler, SPM, Pruftechnik, Dytran и других. По ТЗ заказчика предприятие выполняет разработку специфических изделий, стойких к воздействию высоких (до 1000 °С) и низких (до 196 °С) температур, индустриальных помех и ударных ускорений большой интенсивности в широком частотном диапазоне.

Программное обеспечение GTL и GTLd, внесённое в единый реестр Минцифры России, поддерживает ОС Linux, РЕД ОС и Windows. ПО предназначено для проведения как лабораторного анализа сигналов в исследовательских и испытательных целях, так и построения комплексных промышленных систем контроля для непрерывной оценки технического состояния промышленного оборудования с применением глубокого математического анализа. Модульная архитектура даёт возможность использовать ПО в качестве самостоятельной SCADA-системы с многопользовательским WEB-интерфейсом, а также интегрировать его в существующее АСУ ТП с использованием стандартных промышленных протоколов. Запатентованная технология позволяет гибко настроить алгоритмы контроля состояния оборудования под любую его конфигурацию, включая наработки вашего предприятия, стандартные или авторские методики, разработанные специалистами ООО «ГТЛАБ».

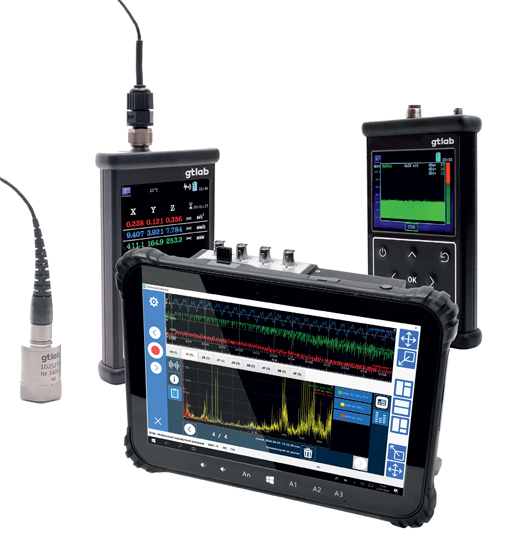

Портативные устройства. Виброметры D1X и виброанализатор D104

Для комплектации систем виброконтроля в каталоге предприятия представлен широкий спектр акселерометров как с симметричным зарядовым выходом с верхним пределом по температуре до +600 °С, так и с промышленным стандартным выходом типа IEPE с возможностью применения в криогенных условиях (до –196 °С). Для измерения относительной вибрации компанией ООО «ГТЛАБ» разработана линейка вихретоковых датчиков с диаметрами измерительных наконечников от 5 до 62 мм, обеспечивающих частотный диапазон до 10 кГц, при этом обладая температурной стабильностью коэффициента преобразования, изменение которого не превышает 5% на 100 °С, а верхний предел по температуре составляет 180 °С.

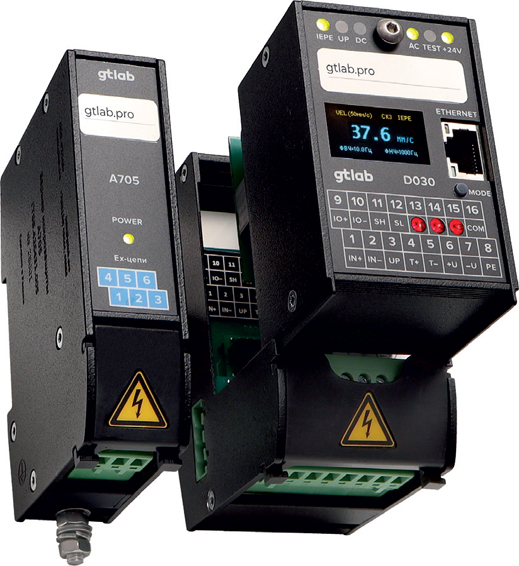

В качестве устройств для цифровой обработки сигналов в перечне номенклатуры представлена широкая линейка электронных приборов. Отдельного внимания заслуживает универсальное устройство D030, которое сочетает в себе функционал как полноценного виброконтроллера с сухими контактами и унифицированным токовым выходом 4-20 мА, так и модуля сбора данных (АЦП) для передачи необработанного сигнала с частотой дискретизации 128 кГц и разрешением 24 бит по интерфейсу Ethernet в систему верхнего уровня. Приёмная корзина с энергонезависимой памятью хранит все необходимые настройки съёмного модуля (тип подключённого датчика, его коэффициент преобразования, настройки фильтров верхних и нижних частот, уставки сухих контактов и т.п.) для обеспечения горячей замены в процессе эксплуатации, например, при проведении периодической поверки устройства. Модуль D030 является универсальным устройством, к которому могут быть подключены не только аналоговые датчики с отрицательным или положительным питанием, но и преобразователи стандарта IEPE. Универсальность модуля позволяет заменить любой модуль однотипным из комплекта ЗИП (вне зависимости от типа подключенного датчика). К данному устройству может быть подключён барьер искрозащиты в схожем форм-факторе через интерфейсный разъём.

Для того, чтобы обеспечить полноценное применение всех известных методик диагностики, их совершенствование, создание новых, выполнение экспертного анализа полученных данных, оптимизацию автоматизированных алгоритмов определения дефектов, программное обеспечение для вибродиагностики должно удовлетворять довольно специфическим запросам.

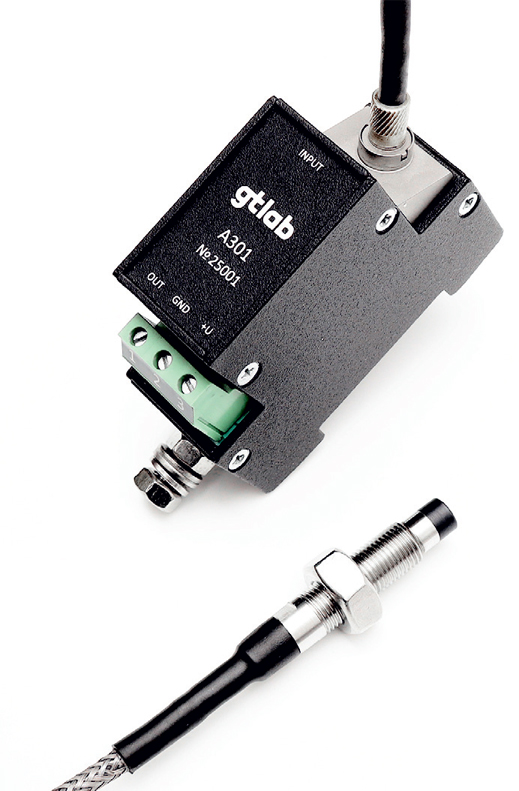

Вихретоковый датчик D2

Программное обеспечение GTLd предназначено для конфигурирования проектов диагностики с объектами любой разветвлённой структуры, формирования маршрутов измерений параметров вибрации для внешних устройств, а также отладки методик диагностики и мониторинга. Отличительной особенностью GTLd от других подобных программных продуктов является возможность реализации проведения вибрационной диагностики с применением любой доступной методики (в том числе авторской), используя широкий функционал JS API. Программное обеспечение GTLd выполнено по модульной архитектуре, что позволяет не только гибко настраивать визуализацию, адаптировать алгоритмы под конкретный объект исследования, передавать данные в сторонние SCADA системы, но и использовать альтернативные Windows операционные системы – РЕД ОС, Linux. Передача результатов диагностики внутри программы GTLd реализована в формате JSON, что позволяет экспортировать результаты в XML, PDF, CSV, а также настраивать визуализацию в собственных интерфейсах WEB, SCADA, QML. Внешний программный скрипт позволяет оперативно внедрять классические методики определения дефектов и производить их коррекцию на основе экспериментов, а также описать собственную логику для реализации авторских методик с применением математических библиотек, функций по обработке массивов, циклов, и других структур данных.

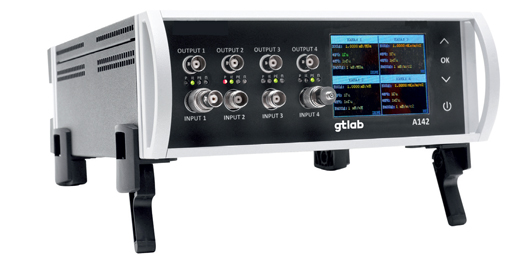

Формирователь сигналов A142

Более 70 классических алгоритмов определения дефектов следующих объектов промышленного оборудования уже интерпретированы в открытые «скрипты»: подшипников качения, подшипников скольжения, ШВП (шарико-винтовых пар ЧПУ станков), зубчатых передач, планетарных редукторов, ременных передач, цепных передач, насосов, компрессоров, электродвигателей. Анализ производится уникальными запатентованными методиками технологии SYNECTICA® компании ООО «ГТЛАБ», которые уже встроены в ПО, а именно:

• MASK – метод вибрационного диагностирования, основанный на формировании модели спектра и портретов (масок) предполагаемых дефектов с последующей оценкой вероятности наличия конкретного дефекта и степени его развития методом корреляционного анализа.
• PEAK – метод вибрационного диагностирования, основанный на анализе формы сигнала пиковых амплитуд в установленном частотном диапазоне с последующей оценкой степени развития обнаруженных дефектов с использованием автокорреляционной функции.
• RANGE – метод вибрационного диагностирования, основанный на анализе формы размаха колебаний в установленном частотном диапазоне с последующей оценкой степени развития обнаруженных дефектов по соотношению интегральных площадей спектров случайных и гармонических составляющих.
• IMPULSE – метод вибрационного диагностирования, основанный на анализе коротких вибрационных импульсов в УВЧ диапазоне с последующей оценкой степени развития обнаруженных дефектов с применением коэффициента микроударной нагрузки.
• INTEGRAL – метод вибрационного диагностирования, основанный на спектральном анализе составляющих сигнала в установленном частотном диапазоне с последующей оценкой степени развития обнаруженных дефектов с применением интегрального показателя.

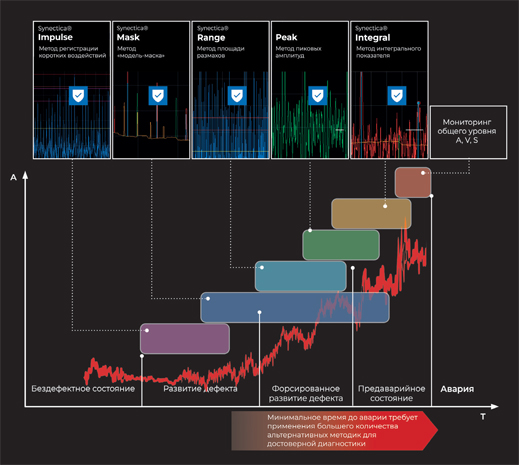

Методики позволяют выявлять дефекты динамического оборудования значительно раньше, чем показатель общего уровня (например, СКЗ виброскорости) начнёт приближаться к пороговым значениям. На рисунке показано, как совокупность методик работает как единый алгоритм на различных стадиях развития дефектов. И чем ближе к возможной поломке оборудования, тем больше взаимодополняющих методов диагностики производит программа для минимизации ошибок, связанных с выявлением причины дефекта, планированием ремонта и, как следствие, минимизации производственных затрат, связанных с неожиданным простоем оборудования.

В заключение стоит отметить, что программное обеспечение внесено в единый реестр российских программ для ЭВМ и баз данных Минцифры России, а каждый элемент системы виброконтроля является средством измерения (с МПИ до 3-х лет) отечественного производства, что подтверждается наличием сертификата СТ 1, полученного от Минпромторга России.
